3A UBEC переключаемый с защитой от помех внешний BEC 5 В/6 в/12 в выходной режим

3а UBEC антипомех переключаемый внешний BEC 5 В/6 В/12 в выходной переключатель режим 2-6S Lipo Запчасти для радиоуправляемого летательного аппарата дрона FPV

Описание:

-UBEC-YL6S3A-это тип импульсного источника питания UBEC с выходным током 3A. Он принимает импортированный с высокой пропускной способностью, понижающий DC-DC переключатель IC дизайн, маленький размер, светильник вес и большой выходной мощности. В то же время он принимает закрытый Магнитный силовой индуктор и магнитное кольцо, чтобы избежать электромагнитных помех.

-UBEC может получить напряжение постоянного тока, подходящее для работы приемников и других устройств от литиевого аккумулятора 2S-6S, И стабильно обеспечивает до 3 А выходного тока для питания устройств, таких как приемники, FPVs и несколько сервоприводов. Подходит для фиксированного крыла и использования FPV. С помощью этого устройства вы можете получить требуемую приемником мощность непосредственно от источника питания, без необходимости иметь отдельный блок питания приемника.

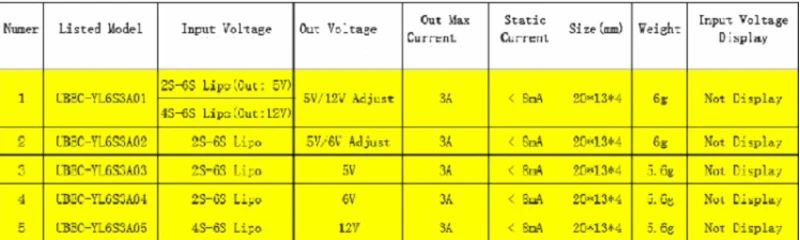

1. Спецификация продукта:

2. Особенности продукта:

2,1. Использование импортного импульсного источника питания IC, эффективность до 92%.

2,2. Обеспечивая при этом производительность, компактный дизайн, небольшой размер, небольшой вес, высокая мощность, только Приставка = st1 ns = "урна: schemas-microsoft-com: наш офис: smarttags" 5,5 гр.

2,3. Принимает малошумный дизайн, принимает закрытый Магнитный высокомощный индуктор, а Выходная линия оснащена магнитным кольцом, что значительно уменьшает электромагнитные помехи.

2,4. Выходной ток большой, выходной ток 3A, который полностью гарантирует потребность в мощности оборудования.

2,5. С широким диапазоном рабочего напряжения, может нормально работать между 2S-6S.

2,6. С защитой от перегрева и защитой от короткого замыкания.

2,7. Выходной индикатор, используйте красный светодиодный индикатор работы, UBEC нормальное рабочее время, световой светильник.

3. Как использовать:

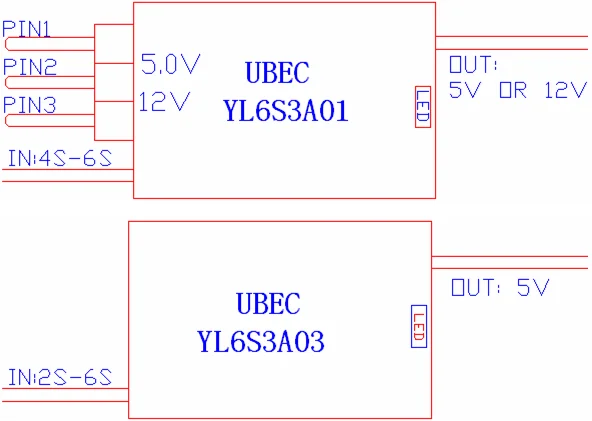

3,1. Выходное напряжение переключения 5 В/12 В: Выберите перемычку. Джемпер вставляется в пин1 и пин2. Два контакта выбраны для выхода 5 В. Два контакта, вставленные в pin2 и pin3, имеют выход 12 В (YL6S3A01). Пожалуйста, обратитесь к рисунку; Если колпачок перемычки потерян, выход UBEC по умолчанию. Это 12 В (YL6S3A01).

3,2. Выходное напряжение переключения 5 В/6 в: Выберите перемычку. Джемпер вставляется в пин1 и пин2. Два контакта выбраны для выхода 5 В. Два контакта pin2 и pin3 выбраны для выхода 6 В (YL6S3A02). Пожалуйста, обратитесь к рисунку; Если колпачок перемычки потерян, выход UBEC по умолчанию. Это 6 в (YL6S3A02).

3,3. Индикатор питания: индикатор питания используется для отображения выходного состояния. Если он яркий, UBEC имеет нормальное напряжение на выходе. Если он не горит, пожалуйста, проверьте, подключен ли кабель питания и аккумулятор хорош.

4. Специальные инструкции:

4,1. Хотя были приняты различные меры для уменьшения электромагнитных помех, UBEC режима регулятора переключения не может полностью избежать небольшого количества электромагнитных помех во время работы; Для обеспечения нормальной работы приемника, пожалуйста, выводите выходное магнитное кольцо и UBEC master Держите расстояние платы как можно дальше (Магнитное кольцо не может быть наложено на основную контрольную панель), и весь UBEC должен быть как можно дальше от приемника.

4,2. Положительная и отрицательная Входная мощность не может быть изменена, в противном случае UBEC сгорит и не может быть восстановлен.

4,3. При использовании небольшого количества оборудования для передачи карты с защитой от помех это может показать, что UBEC будет мешать оборудованию для передачи изображения. Если это произойдет, пожалуйста, уменьшите количество обмоток на магнитном кольце или непосредственно удалите его. Магнитное кольцо. Основная причина заключается в том, что защитное магнитное кольцо используется для подавления помех в обычном режиме. Чем больше количество поворотов, тем сильнее способность подавления, но чем больше количество поворотов, тем сильнее распределенная емкость. Для высокочастотных и частотных помех, чем меньше распределенная емкость, тем лучше. Распределенная емкость также относится к материалу магнитного кольца. Вот почему существует очень мало устройств передачи изображений, которые могут иметь магнитное кольцо и помехи.

Посылка включает в себя:

1 шт. x UBEC
